OSCILOSCOPIOS

ImporTRONIC es importador y distribuidor de todo tipo de Equipos, Componentes y Repuestos Electrónicos.

En esta sección se muestra uno de los equipos más útiles para quienes estamos inmersos en el mundo de la electrónica, los Osciloscopios.

Actualmente comercializamos los de la marca OWON, de muy buena calidad.

Contamos con los modelos de la serie SDS, el SDS6062 (de 60MHz) y el SDS7102 (de 100MHz).

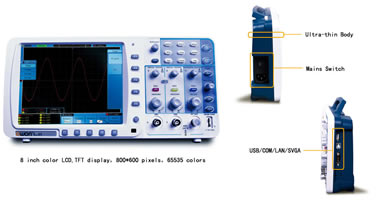

Osciloscopios OWON SDS

A continuación detallamos las especificaciones de los mismos:

Model
SDS6062
SDS7102
Bandwidth 60MHz 100MHz
Sample rate 500MS/s 1GS/s
Horizontal Scale(S/div) 5ns/div~100s/div, step by1~2~5 2ns/div~100s/div, step by1~2~5
Rise time ≤5.8ns ≤3.5ns
Display 8” Colored LCD, 800x600 pixels, 65535 colors
Channel 2  +  1  (External)
Record length Max 10M
Input coupling DC,  AC ,  Ground
Input impedance 1MΩ±2%, in parallel with 10pF±5pF
Channels Isolation 50MHz: 100 : 1, 10MHz: 40 : 1
Max. input voltage 400V (PK-PK) (DC + AC PK-PK)
DC gain accuracy ±3%
DC accuracy Average﹥16: ±(3% rdg + 0.05 div) for △V
Probe attenuation factor 1X, 10X, 100X, 1000X
LF respond(AC, -3dB) ≥5Hz (at input, AC coupling, -3dB)
Sampling rate / relay time accuracy ±100ppm
Interpolation (sin x)/x
Interval(△T) accuracy(full bandwidth) Single:±(1 interval time+100ppm×reading+0.6ns);Average>16:±(1 interval time +100ppm×reading+0.4ns)
Vertical resolution(A/D) 8 bits resolution (2 Channels simultaneously)
vertical sensitivity 2mV/div~10V/div
Trigger type Edge, Pulse, Video, Slope, Alternate
Trigger mode  Auto, Normal, Single
Trigger Level  ±6 Divisions from screen center
Acquisition modes Sample, Peak Detect and Average
Line/field frequency(Video) Support standard NTSC, PAL and SECAM broadcast systems
Cursor Measurement △V and △T between cursors
Automatic Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B↑ , Delay A→B↓ , +Width, -Width, +Duty, -Duty
Waveform Math  +, -, *, / ,FFT
Waveform storage 15 waveforms
Lissajous figure Bandwidth Full bandwidth
Phase difference  ±3 degrees
Communication interface USB, USB flash disk storage, Pass/Fail, LAN, VGA / COM (optional)
Cymometer Available
Power supply 100V-240V AC, 50/60HZ,CAT Ⅱ
Power consunption < 18W
Fuse 2A, T class, 250V







Más adelante se mostrará más información y detalles de los modelos de osciloscopios ofrecidos.

Si desea más información, solo de un click en bot-pag-princ

Información de éstos y más novedosos productos en bot-pag-princ

__________________________________________________________

Diseño y Construcción

de Circuitos Impresos PCB

Si usted fabrica equipos electrónicos y no está satisfecho con sus proveedores de circuitos impresos por precios o tiempos de entrega, nosotros le podemos ayudar.

Si ya tiene su diseño, envíenos las medidas del PCB y la cantidad estimada de placas para cotizarle el mejor precio del mercado. Si no lo tiene, nosotros lo diseñamos por usted.

Realizamos PCBs de una, dos o más capas, con agujeros metalizados, screen de elementos, antisolder.

Trabajos en 2 capas con antisolder, agujeros metalizados y screen de elementos:

Tarjetas Electrónicas

Aquí se muestran algunos de nuestros trabajos de una sola capa:

Tarjetas Electrónicas Tarjeta de Comunicación Entrenador para Proyectos con PICs

Controlador de Motores a Pasos Tarjeta de Control con PIC Tarjeta Comparadora y Conmutadora

__________________________________________________________

Cajas para Proyectos Electrónicos

Algo muy útil, elegante y lo más importante, a la medida de sus circuitos electrónicos, no hay problema de hacer huecos rectangulares, cuadrados, redondos, pequeños o grandes.

Le ofrecemos lo que necesitaba para sus proyectos de colegio, universitarios y empresariales.

Cajas para proyectos Electrónicos

__________________________________________________________

Programadores de Microcontroladores

ImporTRONIC dispone de programadores de microcontroladores seriales, paralelos y USB diseñados en nuestro país.

Si usted piensa y cree en las capacidades de los ecuatorianos, empiece adquiriendo y usando tecnología realizada en nuestro país por nuestros ingenieros.

Para comenzar con una serie de programadores, ofrecemos un Programador de PICs USB de muy buena calidad y con la ventaja principal de un buen precio.

Programador de PICs

__________________________________________________________

Artículos de Seguridad Industrial

para Trabajos de Electrónica

Usted ha trabajado mucho tiempo frente a un cautín soldando elementos electrónicos y ha sufrido ardor en ojos y garganta??

Si supiera que eso a la larga le va a acarrear problemas de salud tanto a usted como a sus colaboradores, se protegería o buscaría la forma de protegerse?? ... Sí, verdad???

Por eso, ImporTRONIC ha creado una sección dedicada a esto.

Seguridad Industrial en Trabajos Electrónicos

A continuación puede observar algunas fotos de los implementos necesarios para protegerse en este tipo de trabajos como gafas para potección de ojos, guantes para proteccion de manos y mascarillas para protegerse la garganta y el sistema respiratorio.

Gafas para protección Guantes para protección

Mascarilla para protección

Estos implementos no le costarán mucho dinero, pero le ahorrarán mucho al evitar enfermedades y malestares en la salud de sus colaboradores.

______________________________________________________________

CONECTORES, TERMINALES, FUSIBLES

ImporTRONIC ofrece una amplia gama de conectores, terminales, fusibles, y portafusibles.

Quien no ha tenido problemas en encontrar un conector que se ajuste a nuestro prototipo y necesidades??

He aquí una pequeña muestra de estos productos:

Conectores Conectores Verticales y en Angulo Recto Conectores de Audio y Video

Fusibles y Portafusibles Terminales

______________________________________________________________

Contactos para ventas en otras ciudades:

(Su nombre puede estar aquí, solicite más información)

Loja:

(no definido)

Guayaquil:

(no definido)

Ibarra:

(no definido)

Oriente:

(no definido)

Ambato:

(no definido)









Si no encontró lo que necesita, busque aqui su equipo o componente electrónico; nos cuenta donde lo encontró y nosotros nos encargamos de todos los trámites de importación y le entregamos en sus manos.
